명칭 디스플레이 모드 절환 가능한 화재 수신기
출원일자 2003.07.21
등록일자 2006.05.23
출원번호 10-2003-0049697
등록번호 10-05848130000
요약

본 수신기는 하나의 디스플레이 화면에 텍스트 모드 및 그래픽 모드 디스플레이를 선택적으로 지원 한다.
하나의 화면으로 텍스트 모드 및 그래픽 모드 디스플레이를 지원하는 동시에 시스템 다운 등에 의해 그래픽 모드 디스플레이가 오동작시 이를 감지하여 텍스트 모드로 전환할 수 있는 화재수신기 이다.

시스템구성

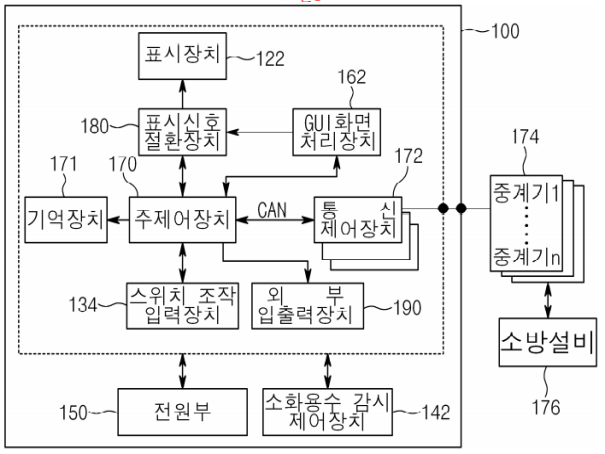

그림1 : 구성도

수신기 디스플레이

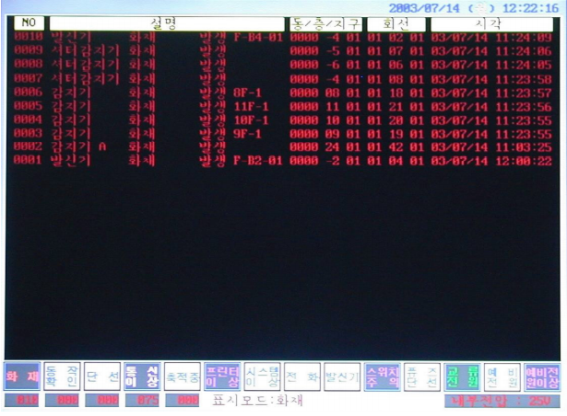

그림2 : 텍스트 모드 디스플레이

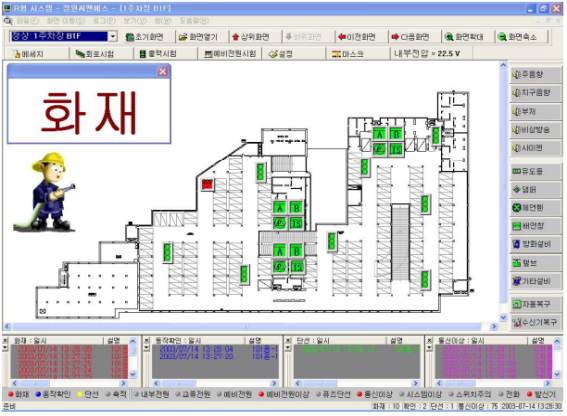

그림3 : 그래픽 모드 디스플레이

명칭 화재 감지 시스템 및 이에 의한 화재 감지 방법
출원일자 2014.03.19
등록일자 2016.05.30
출원번호 10-2014-0032189
등록번호 10-1627111
요약

수신기에 구비된 복수의 채널 중 어느 하나의 채널에 서로 간에 직렬로 연결되는 복수의 공유기; 복수의 공유기 중 자신에게 연결된 공유기로 화재 발생 여부를 나타내는 감지 신호와 자신의 제 1 주소 정보를 전달하는 복수의 중계기; 및 복수의 중계기 각각에 연결되고, 소정 영역의 화재 발생 여부를 감지하여 감지 신호를 자신에게 연결된 중계기로 전송하는 복수의 감지기 그룹을 포함하되, 복수의 중계기의 개수는 복수의 공유기의 개수보다 많으며, 복수의 공유기 중 어느 하나의 공유기에는 하나보다 많은 개수의 중계기가 연결되고, 복수의 공유기 중 감지신호와 제 1 주소 정보를 수신한 공유기는 감지 신호, 제 1 주소 정보 및 자신의 제 2 주소 정보를 수신기로 전송하는 것이 특징이다. 이러한 방법은 화재 감지 시스템의 설치에 따른 비용과 공간의 낭비를 줄일 수 있다.

수신기 디스플레이

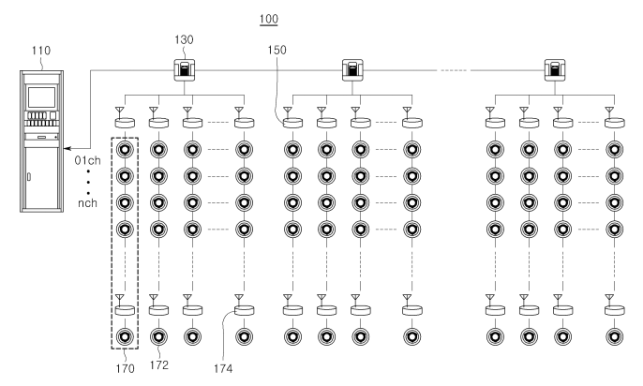

그림1 : 구성도
